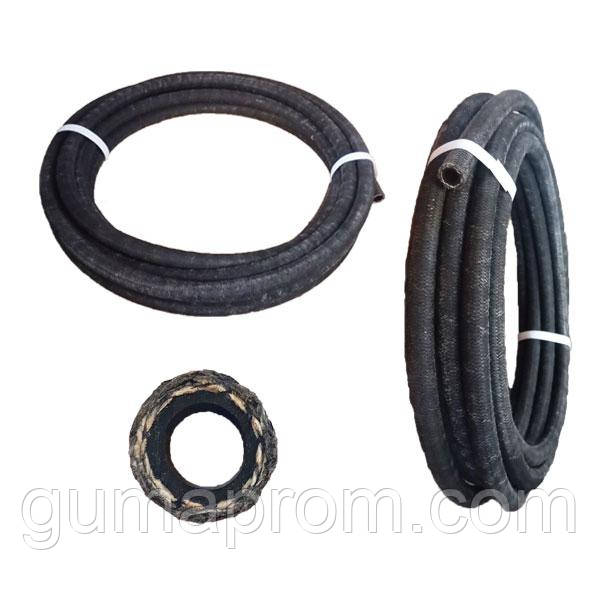

Рукава авіаційні 3У10-15 ТУ 38-0051515-92
- В наявності
від 250 ₴/м
Мінімальна сума замовлення на сайті — 1000 грн
РУКАВА ГУМОВІ ОПЛЕТЕНОЇ КОНСТРУКЦІЇ
ДЛЯ СПЕЦІАЛЬНОЇ ТА АВІАЦІЙНОЇ ТЕХНІКИ ТУ 38-0051515-92
Рукава 1У, 2У, 3У, 4У, 5У ТУ 38-0051515-92 призначені для гнучкого зв'язку трубопроводів і агрегатів різних систем літальних апаратів та наземного обладнання для підприємств авіаційної промисловості, а також підприємств та підрозділів, які експлуатують, ремонтують та комплектують авіаційну техніку.
Приклад умовного позначення при замовленні:
Рукав 2У8-15 ТУ 38-0051515-92 рукав групи 2 (з двома бавовняними плетіннями) для гідравлічних, повітряних і паливних систем, внутрішнім діаметром 8 мм, при робочому тиску 1,5 МПа (15 кгс/см²).
Рукав 3У25-15 ТУ 38-0051515-92 рукав групи 3 (з двома нитковими обплетеннями і дротяною спіраллю між обплетеннями) для гідравлічних, повітряних і паливних систем, внутрішнім діаметром 25 мм, при робочому тиску 1,5 МПа (15 кгс/см²).
Рукава 1У, 2У, 3У, 4У, 5У ТУ 38-0051515-92 відповідають технічним умовам і виготовлятися за ТУ 38-0051515-92 та ТУ 005 280-87
Рукава виготовляють конструктивних груп:
1 – з одним нитковим обплетенням і зовнішнім гумовим шаром;
2 – з двома нитковими обплетеннями;
3 – з двома нитковими обплетеннями і дротяною спіраллю між обплетеннями;
4 – з двома нитковими обплетеннями і зовнішнім гумовим шаром;
5 – з трьома нитковими обплетеннями;
Рукава виготовляються наступних типів:
У – рукави з нитковим обплетенням для гідравлічних, повітряних та паливних систем;
М – рукави нитковим обплетенням для масляних систем;
Рукава постачають загальним метражем довжиною від 0,5 до 10,0 метрів – для рукавів з нитковими обплетеннями
Таблиця 1 – Рукава групи 1 типу У, М з одним нитковим обплетенням і зовнішнім гумовим шаром
|
Шифр рукава |
Діаметр, мм |
Товщина стінок, мм |
Кількість обплетення, бавовнян. |
Робочий тиск, кгс/см² (МПа) |
|
|
внутрішній |
зовнішній |
||||
|
1У4-15 1М4-15 |
4,0±0,3 |
10,0±1,00,6 |
3,0 |
1 |
15 (1,5) |
|
1У6-15 1М6-15 |
6,0±0,3 |
13,0±1,00,6 |
3,5 |
1 |
15 (1,5) |
|
1У8-15 1М8-15 |
8,0±0,3 |
15,0±1,00,6 |
3,5 |
1 |
15 (1,5) |
|
1У10-15 1М10-15 |
10,0±0,5 |
17,0±1,00,6 |
3,5 |
1 |
15 (1,5) |
|
1У12-15 1М12-15 |
12,0±0,5 |
20,5±1,0 |
4,25 |
1 |
15 (1,5) |
|
1У14-15 1М14-15 |
14,0±0,5 |
23,0±1,0 |
4,5 |
1 |
15 (1,5) |
|
1У16-15 1М16-15 |
16,0±0,5 |
24,5±1,0 |
4,25 |
1 |
15 (1,5) |
|
1У18-15 1М18-15 |
18,0±0,5 |
27,5±1,0 |
4,75 |
1 |
15 (1,5) |
|
1У20-15 1М20-15 |
20,0±0,5 |
29,0±1,0 |
4,5 |
1 |
15 (1,5) |
|
1У22-15 1М22-15 |
22,0±0,5 |
31,5±2,00,5 |
4,75 |
1 |
15 (1,5) |
|
1У25-15 1М25-15 |
25,0±0,5 |
34,0±2,00,5 |
4,5 |
1 |
15 (1,5) |
|
1У27-15 1М27-15 |
27,0±0,5 |
36,0±2,00,5 |
4,5 |
1 |
15 (1,5) |
|
1У28-15 1М28-15 |
28,0±0,5 |
37,5±2,00,5 |
4,75 |
1 |
15 (1,5) |
|
1У30-15 1М30-15 |
30,0±0,5 |
39,5±2,00,5 |
4,75 |
1 |
15 (1,5) |
|
1У32-15 1М32-15 |
32,0±0,5 |
41,5±2,00,5 |
4,75 |
1 |
15 (1,5) |
|
1У50-1 1М50-1 |
50,0±1,0 |
60,0±2,01,0 |
5,0 |
1 |
1 (0,1) |
|
1У65-1 1М65-1 |
65,0±1,0 |
75,0±2,01,0 |
5,0 |
1 |
1 (0,1) |
Таблиця 2 – Рукава групи 2 типу У, М з двома нитковими плетіннями
|
Шифр рукава |
Діаметр, мм |
Товщина стінок, мм |
Кількість обплетення, бавовнян. |
Робочий тиск, кгс/см² (МПа) |
|
|
внутрішній |
зовнішній |
||||
|
2У4-15 2М4-15 |
4,0±0,3 |
10,0±0,90,6 |
3,0 |
2 |
15 (1,5) |
|
2У6-15 2М6-15 |
6,0±0,3 |
13,0±0,90,6 |
3,5 |
2 |
15 (1,5) |
|
2У8-15 2М8-15 |
8,0±0,3 |
15,5±1,00,6 |
3,75 |
2 |
15 (1,5) |
|
2У10-15 2М10-15 |
10,0±0,5 |
17,5±1,00,6 |
3,75 |
2 |
15 (1,5) |
|
2У12-15 2М12-15 |
12,0±0,5 |
19,5±1,00,6 |
3,75 |
2 |
15 (1,5) |
|
2У14-15 2М14-15 |
14,0±0,5 |
21,5±1,00,6 |
3,75 |
2 |
15 (1,5) |
|
2У16-15 2М16-15 |
16,0±0,5 |
25,0±1,0 |
4,5 |
2 |
15 (1,5) |
|
2У18-15 2М18-15 |
18,0±0,5 |
27,0±1,0 |
4,5 |
2 |
15 (1,5) |
|
2У20-15 2М20-15 |
20,0±0,5 |
29,0±1,0 |
4,5 |
2 |
15 (1,5) |
|
2У22-15 2М22-15 |
22,0±0,5 |
31,0±1,2 |
4,5 |
2 |
15 (1,5) |
|
2У25-15 2М25-15 |
25,0±0,5 |
34,0±1,2 |
4,5 |
2 |
15 (1,5) |
|
2У28-15 2М28-15 |
28,0±0,5 |
38,0±1,2 |
5,0 |
2 |
15 (1,5) |
|
2У30-15 2М30-15 |
30,0±0,5 |
40,0±1,2 |
5,0 |
2 |
15 (1,5) |
|
2У32-15 2М32-15 |
32,0±0,5 |
42,0±1,2 |
5,0 |
2 |
15 (1,5) |
Таб. 3 – Рукава групи 3 типу У, М з двома нитковими обплетеннями і дротяною спіраллю між обплетеннями
|
Шифр рукава |
Діаметр, мм |
Товщина стінок, мм |
Кількість обплетення, бавовн. |
Робочий тиск, кгс/см² (МПа) |
Діаметр дроту для спіралі, мм |
|
|
внутрішній |
зовнішній |
|||||
|
3У10-15 3М10-15 |
10,0±0,5 |
18,5±1,0 |
4,25 |
2 |
15 (1,5) |
0,6 |
|
3У12-15 3М12-15 |
12,0±0,5 |
20,5±1,0 |
4,25 |
2 |
15 (1,5) |
0,6 |
|
3У14-15 3М14-15 |
14,0±0,5 |
22,5±1,0 |
4,25 |
2 |
15 (1,5) |
0,6 |
|
3У16-15 3М16-15 |
16,0±0,5 |
27,5±1,0 |
5,75 |
2 |
15 (1,5) |
0,6 |
|
3У18-15 3М18-15 |
18,0±0,5 |
29,5±1,0 |
5,75 |
2 |
15 (1,5) |
0,6 |
|
3У20-15 3М20-15 |
20,0±0,5 |
31,5±1,0 |
5,75 |
2 |
15 (1,5) |
0,6 |
|
3У22-15 3М22-15 |
22,0±0,5 |
33,5±1,0 |
5,75 |
2 |
15 (1,5) |
0,6 |
|
3У25-15 3М25-15 |
25,0±0,5 |
36,5±1,2 |
5,75 |
2 |
15 (1,5) |
0,6 |
|
3У28-15 3М28-15 |
28,0±0,5 |
40,5±1,2 |
6,25 |
2 |
15 (1,5) |
0,6 |
|
3У30-15 3М30-15 |
30,0±0,5 |
42,5±1,2 |
6,25 |
2 |
15 (1,5) |
0,6 |
|
3У32-15 3М32-15 |
32,0±0,5 |
44,5±1,2 |
6,25 |
2 |
15 (1,5) |
0,8 |
|
3У35-15 3М35-15 |
35,0±0,5 |
48,0±1,2 |
6,5 |
2 |
15 (1,5) |
0,8 |
|
3У40-15 3М40-15 |
40,0±0,8 |
53,0±1,5 |
6,5 |
2 |
15 (1,5) |
0,8 |
|
3У42-15 3М42-15 |
42,0±0,8 |
55,0±1,5 |
6,5 |
2 |
15 (1,5) |
0,8 |
|
3У50-12 3М50-12 |
50,0±1,0 |
63,0±2,0 |
6,5 |
2 |
12 (1,2) |
0,8 |
|
3У54-12 3М54-12 |
54,0±1,0 |
67,0±2,0 |
6,5 |
2 |
12 (1,2) |
0,8 |
Таблиця 4 – Рукава групи 4 типу У, М з двома нитковими обплетеннями і зовнішнім гумовим шаром
|
Шифр рукава |
Діаметр, мм |
Товщина стінок, мм |
Кількість обплетення, бавовнян. |
Робочий тиск, кгс/см² (МПа) |
|
|
внутрішній |
зовнішній |
||||
|
4У35-15 4М35-15 |
35,0±0,5 |
49,0±1,5 |
7,0 |
2 |
15 (1,5) |
|
4У38-15 4М38-15 |
38,0±0,5 |
52,0±1,5 |
7,0 |
2 |
15 (1,5) |
|
4У40-15 4М40-15 |
40,0±0,5 |
54,0±1,5 |
7,0 |
2 |
15 (1,5) |
|
4У42-15 4М42-15 |
42,0±0,8 |
56,0±1,5 |
7,0 |
2 |
15 (1,5) |
|
4У45-15 4М45-15 |
45,0±0,8 |
57,0±1,5 |
6,0 |
2 |
15 (1,5) |
|
4У48-12 4М48-12 |
48,0±0,8 |
62,0±1,5 |
7,0 |
2 |
12 (1,2) |
|
4У50-12 4М50-12 |
50,0±1,0 |
64,0±1,5 |
7,0 |
2 |
12 (1,2) |
|
4У54-12 4М54-12 |
54,0±1,0 |
68,0±1,5 |
7,0 |
2 |
12 (1,2) |
Таблиця 5 – Рукава групи 5 типу У, М з трьома нитковими плетіннями
|
Шифр рукава |
Діаметр, мм |
Товщина стінок, мм |
Кількість обплетення, бавовнян. |
Робочий тиск, кгс/см² (МПа) |
|
|
внутрішній |
зовнішній |
||||
|
5У4-120 5М4-120 |
4,0±0,3 |
15,0±0,5 |
5,5 |
3 |
120 (12) |
|
5У6-100 5М6-100 |
6,0±0,3 |
17,0±0,5 |
5,5 |
3 |
100 (10) |
|
5У8-85 5М8-85 |
8,0±0,3 |
19,0±0,5 |
5,5 |
3 |
85 (8,5) |
|
5У10-85 5М10-85 |
10,0±0,3 |
21,5±0,80,2 |
5,75 |
3 |
85 (8,5) |
|
5У12-70 5М12-70 |
12,0±0,3 |
23,0±1,0 |
5,5 |
3 |
70 (7,0) |
|
5У14-70 5М14-70 |
14,0±0,3 |
26,0±1,0 |
6,0 |
3 |
70 (7,0) |
|
5У16-70 5М16-70 |
16,0±0,3 |
29,0±1,0 |
6,5 |
3 |
70 (7,0) |
|
5У18-60 5М18-60 |
18,0±0,5 |
32,0±1,0 |
7,0 |
3 |
60 (6,0) |
|
5У20-60 5М20-60 |
20,0±0,5 |
34,0±1,0 |
7,0 |
3 |
60 (6,0) |
|
5У22-50 5М22-50 |
22,0±0,5 |
35,0±1,0 |
6,5 |
3 |
50 (5,0) |
|
5У25-50 5М25-50 |
25,0±0,5 |
38,0±1,2 |
6,5 |
3 |
50 (5,0) |
|
5У28-30 5М28-30 |
28,0±0,5 |
42,0±1,2 |
7,0 |
3 |
30 (3,0) |
|
5У30-30 5М30-30 |
30,0±0,5 |
44,0±1,2 |
7,0 |
3 |
30 (3,0) |
|
5У32-30 5М32-30 |
32,0±0,5 |
46,0±1,2 |
7,0 |
3 |
30 (3,0) |
|
5У35-15 5М35-15 |
35,0±0,5 |
48,0±1,5 |
6,5 |
3 |
15 (1,5) |
|
5У40-15 5М40-15 |
40,0±0,5 |
53,0±1,5 |
6,5 |
3 |
15 (1,5) |
|
5У42-15 5М42-15 |
42,0±0,8 |
55,0±1,5 |
6,5 |
3 |
15 (1,5) |
|
5У50-15 5М50-15 |
50,0±0,8 |
63,0±1,5 |
6,5 |
3 |
15 (1,5) |
|
5У54-15 5М54-15 |
54,0±0,8 |
67,0±1,5 |
6,5 |
3 |
15 (1,5) |
| Основні | |
|---|---|
| Країна виробник | Україна |
| Область застосування шланга | Нафтопродукти, Промисловість, Хімічна промисловість, Машинобудування |
| Діаметр | 10 мм |
- Ціна: від 250 ₴/м
